Aggregate richtig dimensionieren

Welche Leistung brauchen Sie wirklich? Lernen Sie, den Strombedarf zu berechnen und das passende Aggregat auszuwählen.

Berechnung kVA vs. kW Beispiele

kVA vs. kW: Der Unterschied

Die wichtigste Grundlage: Verstehen Sie den Unterschied zwischen Scheinleistung (kVA) und Wirkleistung (kW).

kW (Kilowatt)

Wirkleistung – Die tatsächlich nutzbare Leistung, die in Arbeit umgesetzt wird (z.B. Motor, Heizung).

Beispiel:

10 kW Motor

kVA (Kilovoltampere)

Scheinleistung – Die vom Generator bereitgestellte Gesamtleistung. Aggregate werden in kVA angegeben.

Beispiel:

12,5 kVA Generator

Umrechnung: Der Rechner

kVA = kW ÷ cos φ

cos φ (Leistungsfaktor) liegt meist bei 0,8

kW (Wirkleistung)

cos φ (Leistungsfaktor)

Benötigte Generator-Leistung:

– kVA

Geben Sie die benötigte kW-Leistung ein, um die erforderliche Generator-Größe (kVA) zu berechnen.

Faustregel: Ein 100 kVA Generator liefert ca. 80 kW nutzbare Leistung (bei cos φ = 0,8).

Schritt 1: Leistungsbedarf ermitteln

Listen Sie alle Verbraucher auf, die gleichzeitig laufen sollen. Beachten Sie: Manche Geräte haben einen höheren Anlaufstrom!

Typische Leistungsaufnahme von Baugeräten:

Handkreissäge

1-2 kW

Bohrhammer

0,8-1,5 kW

Betonmischer

2-4 kW

Schweißgerät

3-5 kW

Kompressor

2-7 kW

Baustrahler (5x)

2,5 kW

Heizlüfter

2-3 kW

Winkelschleifer

1-2 kW

Achtung: Anlaufstrom beachten!

Elektromotoren benötigen beim Start das 2-4-fache der Nennleistung. Ein 3 kW Kompressor braucht kurzzeitig bis zu 12 kW! Planen Sie diesen Anlaufstrom unbedingt ein.

Schritt 2: Gleichzeitigkeitsfaktor

Nicht alle Geräte laufen gleichzeitig! Der Gleichzeitigkeitsfaktor reduziert die benötigte Leistung.

Typische Gleichzeitigkeitsfaktoren:

Kleine Baustelle (2-3 Geräte)

Fast alles läuft gleichzeitig

0,9

Mittlere Baustelle (4-8 Geräte)

Teilweise gleichzeitig

0,7

Große Baustelle (9+ Geräte)

Gestaffelte Nutzung

0,5-0,6

Event / Festival

Alle Systeme aktiv

1,0

Berechnung

1. Alle Geräteleistungen addieren → Gesamt-kW

2. × Gleichzeitigkeitsfaktor → Tatsächlich benötigt

3. ÷ 0,8 (cos φ) → Benötigte kVA

Praxis-Beispiel: Berechnung für eine Baustelle

Beispiel-Baustelle mit folgenden Geräten:

2x Bohrhammer (je 1,5 kW) 3,0 kW

1x Betonmischer (3 kW) 3,0 kW

1x Kompressor (5 kW) 5,0 kW

1x Handkreissäge (1,5 kW) 1,5 kW

5x Baustrahler (je 0,5 kW) 2,5 kW

Gesamt-Nennleistung: 15,0 kW

Schritt 1: Gleichzeitigkeitsfaktor

15,0 kW × 0,7 (mittlere Baustelle) = 10,5 kW

Schritt 2: Umrechnung in kVA

10,5 kW ÷ 0,8 (cos φ) = 13,1 kVA

Schritt 3: Sicherheitszuschlag (+20%)

13,1 kVA × 1,2 = 15,7 kVA

Empfehlung für dieses Beispiel:

20 kVA Aggregat

Ausreichend dimensioniert mit Reserve für Anlaufströme

AGGREGATE IN DER PRAXIS

Reliable power plants, generators used in emergencies, providing backup electricity.

NOTSTROM

Backup-Generatoren

Maintenance Mechanic Inspecting or checking the generator. Man checking engine oil in generator, cleaning oil dipstick, measuring oil level

WARTUNG

Regelmäßige Kontrolle

Lviv, Ukraine - February 12, 2025: Multiple industrial CAT generators aligned outside a commercial building for energy backup

INDUSTRIE

Großgeneratoren CAT

Set two large portable industrial power fuel generator green lawn at commercial event outdoors clear blue sky background. Mobile electricity supply energy plant unit backup equipment rent service.

EVENTS

Mobile Stromversorgung

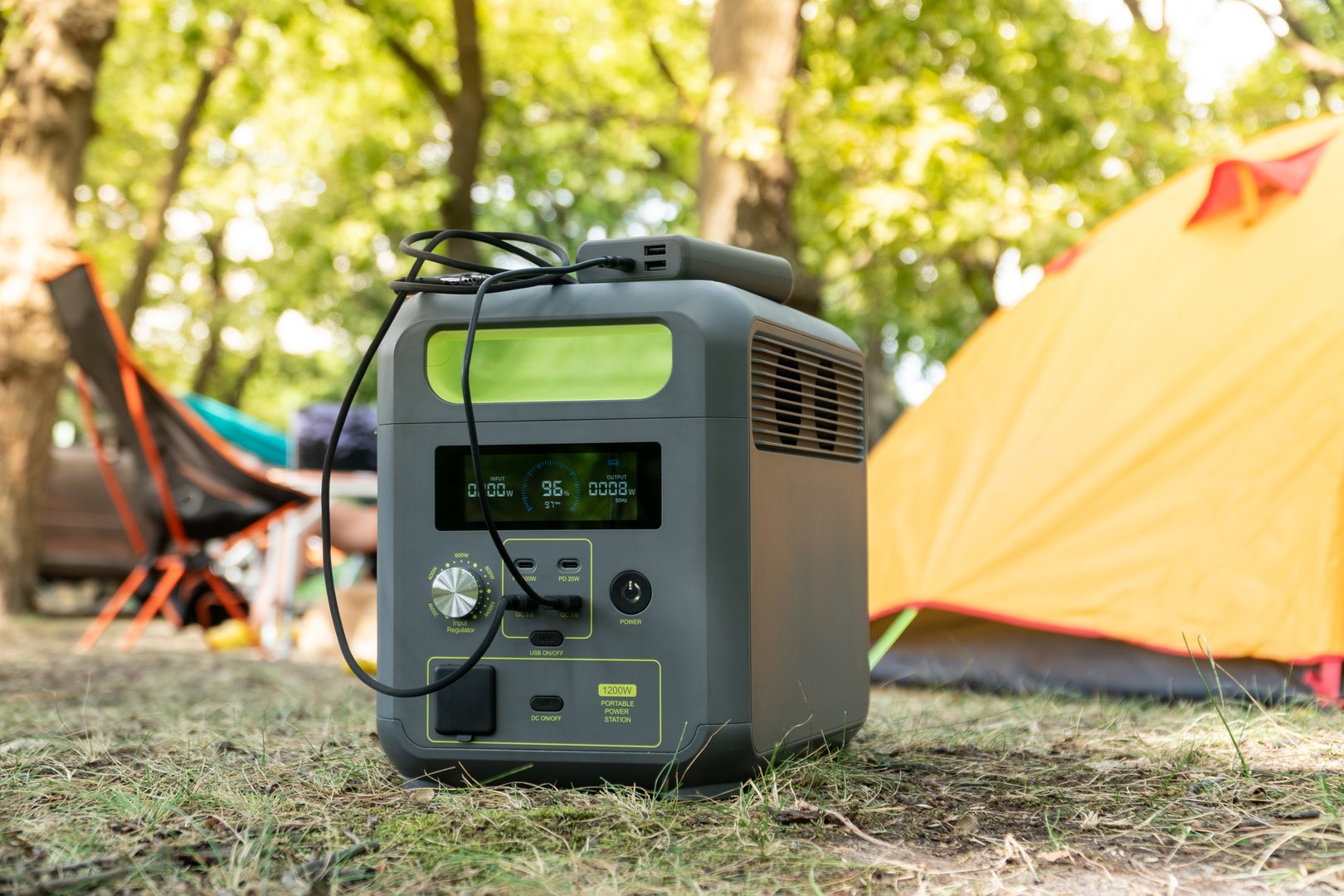

Portable power station with lithium ferrophosphate battery charging electronic devices used at a wild camp site, in front of yellow tent. Portable electric power and tourism concept
